做抗震支架行業(yè)，免不了就要接觸到C型鋼的鍍鋅問題，今天小編就來總結(jié)下抗震支架關(guān)于鍍鋅的這些點。

鋅是一種銀白色的金屬，標準電極電位為一0．76V。它的化學(xué)性質(zhì)非?；顫?，易溶于酸又易溶于堿。鋅在干燥的空氣中幾乎不發(fā)生變化。但在潮濕的大氣中能與空氣中的二氧化碳、二氧化硫及氧氣發(fā)生反應(yīng)。當鋅鍍層經(jīng)鉻酸鹽鈍化之后，其耐蝕性可提高6—8倍。所以所有的鍍鋅層都要經(jīng)過鈍化處理以提高抗蝕性能。

鋼鐵件表面鍍上一層鋅層后，可保護鋼鐵基體不受腐蝕。因為相對于鋼鐵而言，鋅的電位要比鋼鐵的電位負。鍍鋅層屬于陽極性鍍層。因此，鍍鋅層的抗蝕性能主要決定于鈍化膜的類型和鍍鋅層的厚度。

與其他鍍層相比，鍍鋅層的成本低，抗蝕性能好。

鍍鋅工藝有哪幾種?如何選擇?

鍍鋅工藝主要有熱鍍鋅和冷鍍鋅兩類。冷鍍鋅又稱電鍍鋅。這里主要討論電鍍鋅。

電鍍鋅種類繁多，五花八門。但從鍍鋅鍍液的pH值上分，主要有兩大類：

堿性鍍鋅和酸性鍍鋅。

(1)堿性鍍鋅  堿性鍍鋅工藝是指鍍液的pH值是堿性。但因絡(luò)合劑不同，足分為氰化物鍍鋅和鋅酸鹽鍍鋅兩種。

氰化物鍍鋅是個很古老的鍍種。鍍液中主要有三種成分：主鹽氧化鋅，絡(luò)合劑氰化鈉和導(dǎo)電鹽氫氧化鈉(俗稱火堿)。早期的氰化鍍鋅溶液中是沒有光亮劑的。隨著人們審美要求的提高，又在氰化鍍鋅溶液中加入了起光亮作用的光亮劑。氰化鍍鋅工藝穩(wěn)定，鍍層細致。鍍液分散能力好。根據(jù)氰化鈉含量的多少不同，又分為高氰，中氰和低氰鍍鋅三種。氰化鍍鋅的最大缺點是毒性太大，對環(huán)境危害嚴重。

鋅酸鹽鍍鋅是近30年來發(fā)展較快的鍍鋅工藝。它的主要成分是主鹽氧化鋅，絡(luò)合劑兼導(dǎo)電鹽氫氧化鈉(俗稱火堿)。為了獲得細致的分散能力好的光亮鍍層，還要加入光亮劑。國內(nèi)鋅酸鹽鍍鋅的主要發(fā)展時期是20世紀70年代的大搞無氰鍍鋅年代，著名的DPE鍍鋅工藝和DE鍍鋅工藝一直使用到現(xiàn)在。這種工藝雖然比不上氰化鍍鋅工藝的穩(wěn)定、細致。但它的最大優(yōu)點是無氰。對環(huán)境的危

害要小的多?，F(xiàn)在鋅酸鹽鍍鋅有了新的發(fā)展，起泡和脆性等缺陷得到了克服，分散能力大為為改進，可以和氰化鍍鋅比美。

酸性鍍鋅鍍液的pH值在4—6。20世紀7D年代大搞無氰鍍鋅的第二個成果便是無氰氯化銨鍍鋅。與鋅酸鹽堿性鍍鋅并駕齊驅(qū)。它以氯化鋅為主鹽，氯化銨為絡(luò)合劑及導(dǎo)電鹽。檸檬酸，氨三乙酸為輔助絡(luò)合劑。聚乙二醇和硫脲作鍍層細化劑。從這種鍍液中獲得的鍍層細致，分散能力好。鍍液毒性小。但缺點主要是鍍液不穩(wěn)定，散發(fā)出來的氯化銨氣體對電鍍設(shè)備腐蝕性很大。+電流效率也較低。、對雜質(zhì)敏感性強。工作溫度范圍窄?，F(xiàn)已基本上被氯化鉀鍍鋅工藝所淘汰。

氯化鉀(或氯化鈉)鍍鋅工藝是20世紀80年代發(fā)展起來的一種全新無氰鍍鋅工藝。 它主要成分為：氯化鋅為主鹽，一般使用含量為70～909／L。氯化鉀作導(dǎo)電鹽，使用含量從140—2809／L不等，根據(jù)不同需求可任意調(diào)整。硼酸作pH值緩沖劑，以穩(wěn)定pH值在4．6—5．4之間。由于這種鍍液是在室溫條件下工作，硼酸的溶解度不高，一般含量控制在25。309／L。

單獨靠這三種成分是鍍不出合格鋅鍍層來的。還要加入一些添加劑才能獲得光亮、細致的鍍鋅層來。

氯化鉀鍍鋅的優(yōu)點是鍍液穩(wěn)定、鍍層光亮細致且成本低、電流效率高、無毒。缺點是鍍液的分散能力比堿性鍍鋅稍差，鍍層的脆性也較大。盡管如此，氯化鉀鍍鋅一面世，立刻普遍受到歡迎。發(fā)展十分迅速，已占據(jù)鍍鋅的半壁江山。

從市場上看，目前鍍鋅工藝主要是兩個鍍種：堿性鋅酸鹽鍍鋅和酸性氯化鉀鍍鋅。其他鍍鋅工藝均已相形見拙，緩慢退出歷史舞臺。

酸性鍍鋅工藝中還有一種硫酸鹽鍍鋅工藝。它的主要成分是主鹽硫酸鋅。含量在250—5009／L之間。明礬或硫酸鋁作導(dǎo)電鹽。含量在30．509tL之間。導(dǎo)電鹽也有加入硫酸鈉或氯化銨的。除了上述幾種外，還要加入一些添加劑，作用是使鍍層細致。最早是采用糊精或樹膠，后來發(fā)明了一些專用光亮劑使鍍層更加光亮細致。

硫酸鹽鍍鋅的最大優(yōu)點是可使用較大電流密度(1．5A／din2)，鍍速快。但缺點是鍍液的分散能力很差，不宜用來鍍較復(fù)雜工件。

由于它的特殊性，硫酸鹽鍍鋅主要用在鍍鐵絲、鋼帶、鋼板等形狀簡單，連續(xù)化生產(chǎn)性強的行業(yè)。

除了上述幾種常用的鍍鋅工藝外，還有焦磷酸鹽鍍鋅、氟硼酸鹽鍍鋅、羧酸鹽鍍鋅等工藝，但應(yīng)用不多，不再介紹。

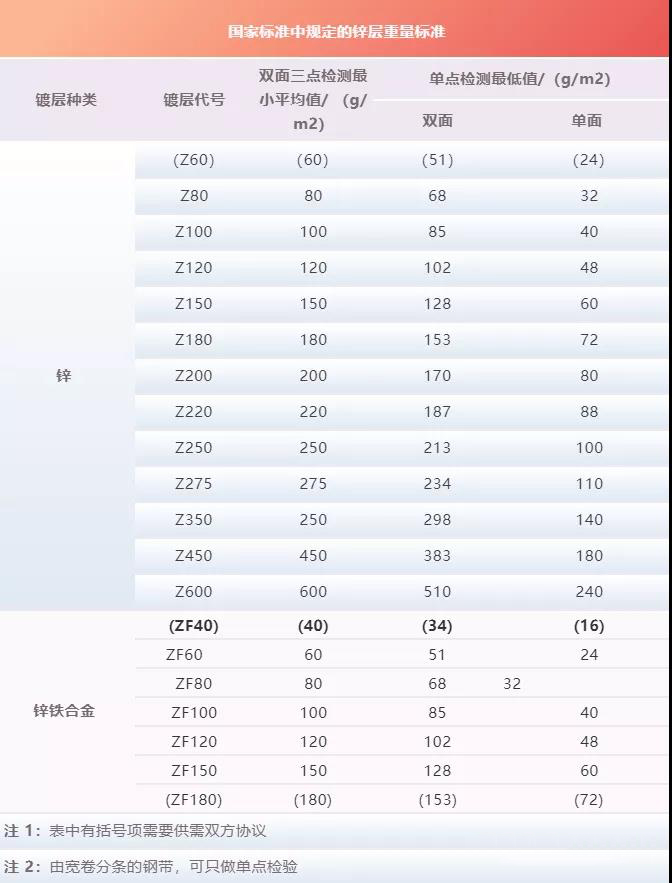

國家標準中規(guī)定的鋅層重量標準是多少？

在GB/T2518-2008鍍鋅鋼板國家標準里，對于鍍鋅層是有明確的規(guī)定的，最低不少于80克/平方米，在設(shè)計圖紙里標注為Z80，有些工程對耐腐蝕性能有更高要求的，會要求120克、275克甚至500克每平方米，像華為E2C項目、深圳地鐵9號線項目等，都是設(shè)計的高鋅層鐵皮，所以具體選用的鍍鋅層厚度要按圖紙設(shè)計要求。

在具體現(xiàn)場檢測時，我們一般是選用涂層測厚儀（鐵基探頭的）來測量鍍鋅層的厚度， 這個80克是指板材雙面鋅層之和達到80克。

鍍鋅厚度測量，一般是每一種規(guī)格的板抽3塊，在鍍鋅鋼板上面積不大于1cm2的考察面正反面各做3次鍍鋅厚度測量，所得的測量平均值為局部鍍鋅厚度，在該鋼板上測出的5次局部鍍鋅厚度的平均值為其平均鍍鋅厚度。涂層測厚儀測出的結(jié)果是厚度，單位是μm,鍍鋅層重量=厚度×7.14。這個厚度的單位用μm，得出的重量的單位就是克，實際上這個7.14就是鋅的密度值。

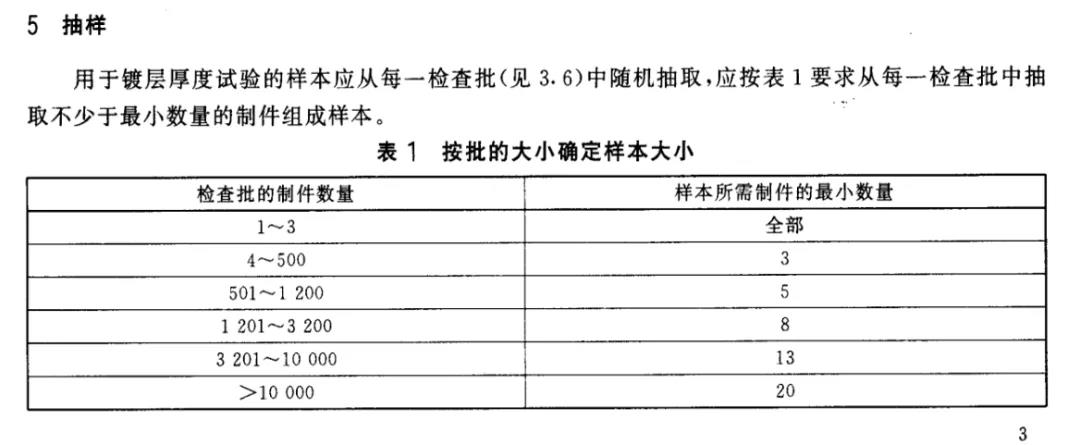

對于檢測數(shù)量的多少，我們現(xiàn)場通常是每種板選3塊來測，實際上國家標準里對抽樣數(shù)量是有具體要求的，見下表：
